Prüfnormen EN 12208 und EN 12210, Durchbiegungskontrolle und statische Sicherheit von Aluminiumsystemen bei Küsten- und Hochhausprojekten.
Dynamik der Gebäudehülle in der Hochhaus- und Küstenarchitektur
In der modernen Architektur nehmen die dynamischen Belastungen auf die Gebäudehülle deutlich zu, je höher ein Gebäude wird und je näher es an exponierten Windkorridoren in Küstenregionen liegt. Eine Luftströmung, die auf Bodenniveau lediglich als leichte Brise wahrgenommen wird, kann sich in Höhen von 50 Metern und mehr zu starken Windlasten entwickeln, die einen Druck von mehreren Tausend Pascal ($Pa$) erzeugen.
Die Auswahl von Aluminium-Tür-, Fenster- und Fassadensystemen für derart anspruchsvolle Standorte sollte daher nicht ausschließlich nach ästhetischen Kriterien erfolgen, sondern auf Parametern wie Schlagregendichtheit, Luftdurchlässigkeit und Windwiderstand basieren, die durch Prüfungen in akkreditierten Laboren bestätigt wurden.
Was versteht man unter Windlastbeständigkeit und der Analyse von Durchbiegungsgrenzen?
Der Windwiderstand wird gemäß EN 12210 geprüft und dokumentiert die Fähigkeit eines Systems, seine strukturelle Integrität unter extremem Winddruck zu bewahren. Die Klassifizierung umfasst zwei wesentliche Kennwerte: Der Buchstabencode beschreibt die Durchbiegung, während der Zahlencode den vom System aufgenommenen Prüfdruck angibt.
- Durchbiegungsklassifizierung ($A, B, C$): Klasse $C$ steht für das geringste Durchbiegungsverhältnis ($L/300$). Durch die Minimierung der Profilverformung unter Windlasten trägt sie dazu bei, Glasbruch und das Ablösen von Dichtungen zu verhindern.
- Druckklasse ($1–5$): Klasse $5$ zeigt an, dass das System einem nominalen Prüfdruck von $2000\text{ }Pa$ (entspricht ungefähr einer Sturmwindgeschwindigkeit von $200\text{ }km/h$) sowie einer extremen Sicherheitslast von $3000\text{ }Pa$ ohne Beschädigung standhält.
- Technische Bedeutung der Klassifizierung C5/B5: Die von Cosabella Systemen erreichte Leistung C5/B5 gewährleistet einen zuverlässigen Betrieb ohne dauerhafte Verformung der Profile – selbst bei Hochhaustürmen, Penthouse-Terrassen und Gebäuden in Küstenlagen.
Die entscheidende Bedeutung der Schlagregendichtheitsklasse 9A
Windgetriebener Regen erzeugt auf der Fassadenoberfläche einen unter hohem Druck stehenden Wasserfilm. Die Norm EN 12208 klassifiziert, bis zu welchem Druck ein Fenster- oder Türsystem schlagregendicht bleibt, ohne dass Wasser in den Innenraum eindringt.
- Prüfdruckgrenze: Während bei Standardsystemen bereits bei Drücken zwischen $150–300\text{ }Pa$ Wasser eindringen kann, verhindern nach Klasse 9A zertifizierte Systeme selbst bei einem Druck von $600\text{ }Pa$ das Eindringen von Wasser in den Innenraum.
- EPDM-Dichtungssystem und Mehrfachverriegelung: Eine hohe Schlagregendichtheit wird durch innenliegende Entwässerungskammern, eine durchgehend vulkanisierte EPDM-Mitteldichtung sowie Mehrfach-Sicherheitsverriegelungen erreicht, die den Flügel mit gleichmäßigem Anpressdruck gegen den Rahmen drücken.

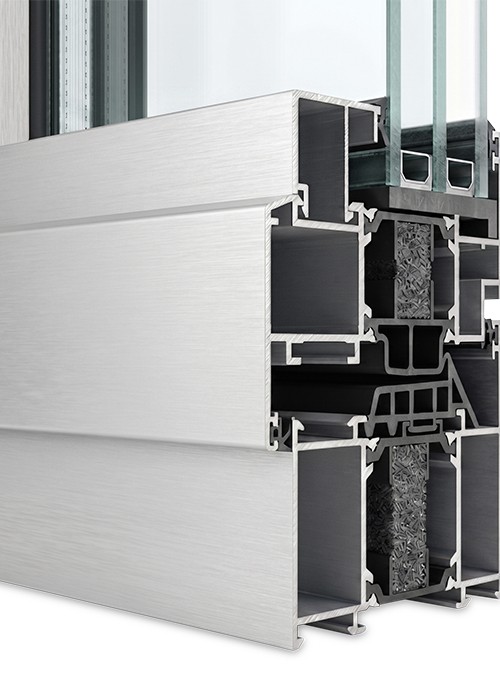

Flächenträgheitsmoment ($I_x, I_y$) und Optimierung der Profilwandstärke

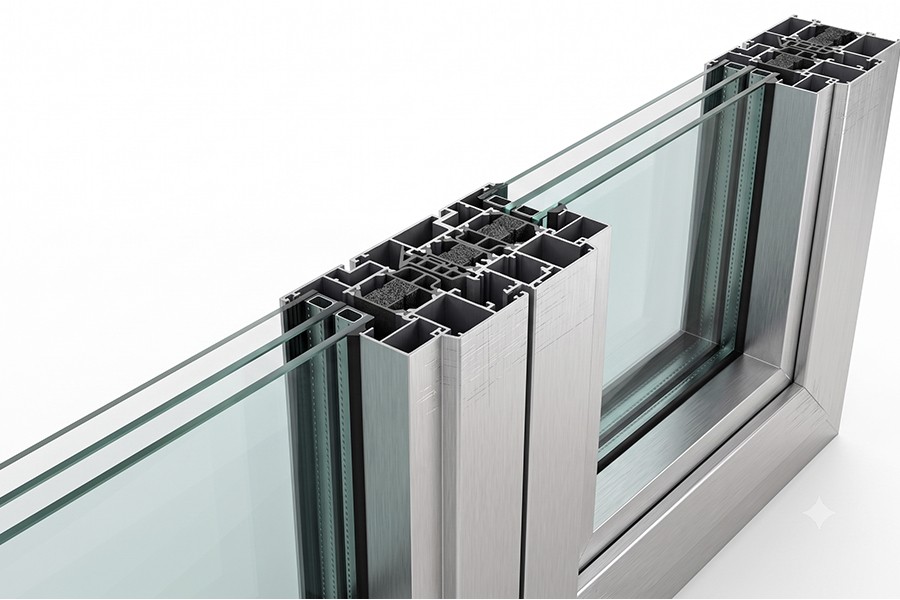

Bei Öffnungs- und Schiebesystemen bildet das geometrische Flächenträgheitsmoment der vertikalen und horizontalen Profilquerschnitte die wesentliche statische Grundlage für die Aufnahme von Windlasten.
- Geeignete Legierung und Verstärkung: Robuste Profilkörper aus den Primäraluminiumlegierungen 6063 und 6082 T6 sowie in den inneren Profilkammern eingesetzte statische Stahlverstärkungen tragen dazu bei, Schwingungen großformatiger Glasmodule unter Windbelastung zu verhindern.
- Vermeidung von Montagefehlern: Statische Berechnungen auf Grundlage der Gebäudehöhe und der jeweiligen Windlastzonen verhindern windbedingte Pfeifgeräusche und das Absinken der Flügel infolge unzureichend dimensionierter Profile.
Risikominimierung auf der Baustelle durch verifizierte Ingenieurtechnik
Mit statischen Festigkeitsberechnungen aus der eigenen Forschungs- und Entwicklungsabteilung, moderner Simulationssoftware und international akkreditierten Prüfberichten (Klasse 9A, Klasse 4, C5/B5) bietet Cosabella Architekten, Ingenieuren und Investoren selbst in anspruchsvollsten Klimazonen eine sichere und nachhaltige Gebäudehülle.
